這款全連續式輪胎煉油生產線設備，是河南東盈緊跟國家環保要求、貼合市場高效產能需求，研發設計的硬核裝備，工藝穩居行業前沿，完全符合最新產業政策！
全連續式輪胎煉油生產線設備核心配置

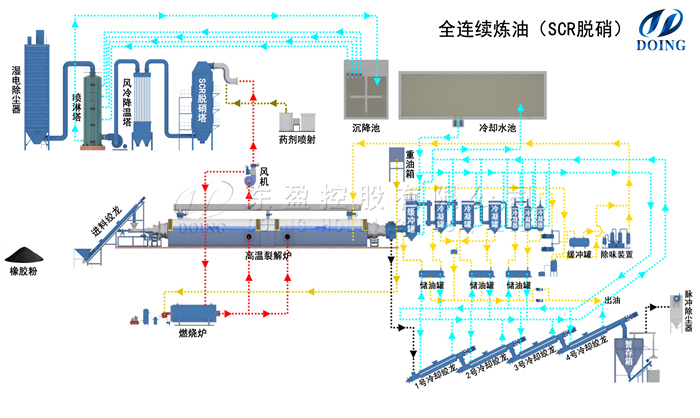

先看這套“產線天團”的核心配置——連續進料系統、連續裂解反應系統、多級冷凝系統、自動排渣系統、尾氣煙氣凈化系統和PLC智能控制系統，六大核心設備無縫銜接，構成全閉環生產鏈，全程自動化控制，不用人工頻繁干預！全連續式廢輪胎煉油的整體工藝流程超清晰：廢輪胎從進料到出油、出炭黑，全程連續不中斷，一步到位實現資源全回收！
首先，通過螺旋進料絞龍將提前預處理好的膠粉輸送到熱解反應釜內，實現不停爐連續進料。
密封式進料系統可實現“邊進料邊生產”，智能控量不卡頓，避免原料堆積，進料時爐內保持密封，既保證生產效率，又杜jue煙氣泄漏，環保又安全～

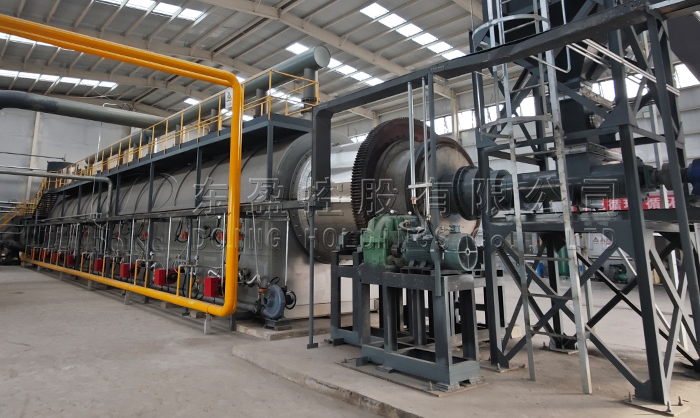

螺旋進料絞龍和裂解反應釜
打開熱風爐，對反應釜進行間接加熱，反應釜內部設置了旋轉推進器，卷動著膠粉從進料口向出料口運行，待爐內達到一定溫度時，物料受熱裂解氣化，產出油氣。

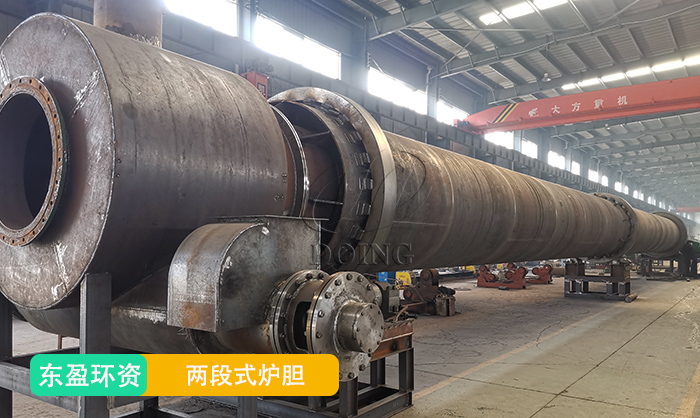

兩段式爐膽設計
全連續式輪胎煉油設備整體爐膽比較長，東盈將他設計為兩段式，中間連接處使用精鋼導軌+耐高溫拖輪進行托付。精鋼導軌連接兩個拖輪，拖輪下半部分浸在潤滑油槽里面，通過轉動裹上潤滑油起潤滑作用。潤滑油槽外面包裹著冷卻循環水，起降溫作用。
裂解產生的油氣通過反應釜后端的出氣口出來，率優良入緩沖罐，減緩油氣流速，沉降油氣中裹挾的部分炭黑雜質。隨后，進入三個串聯的冷凝催化室，跟冷凝水換熱后冷卻成油，設置3道冷凝催化室可以更充分的吸附輕度炭黑雜質，避免進入后端冷凝系統，造成堵管，延長設備的連續運行周期。這一環節可以冷卻小部分的油，冷卻下來的油進入毛油暫存罐。然后，油氣繼續往后走進入3個串聯的列管式冷凝器，里面是37根76mm的蜂窩狀冷凝管道，管道更多更細可以將油氣充分打散，管道外包裹循環冷凝水，將油氣充分冷凝成油進入油罐暫存。當暫存罐中的油達到一定量時，會自動抽到儲油罐中。

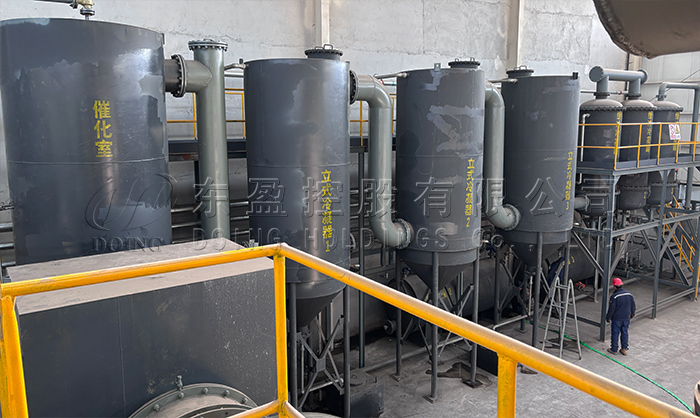

多級油氣冷凝系統
由于是連續運行工藝，進料、裂解、出油和排渣環節同步進行。當反應釜內的膠粉持續裂解3-4小時左右，產出油氣的同時也有炭黑。油氣和炭黑分路排出，反應釜中的旋轉推進器將炭黑通過出渣口輸出，導入出渣絞龍，絞龍外端包裹有冷凝水套，實現邊排渣邊降溫，經過四級帶水套的出渣絞龍換熱后，炭黑基本達到常溫狀態，可以直接裝包。炭黑收集系統中還配置有脈沖除塵器、集成器收集粉塵，防止炭黑揚塵污染。

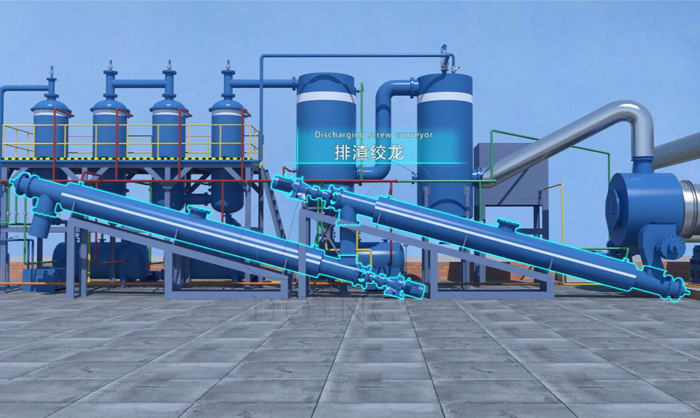

排渣絞龍
連續排渣工藝的升級，避免反應釜內的炭黑過度裂解炭化，同時產線后端配置羅茨風機+氣柜，通過制造微負壓環境，將油氣往后抽，減少和炭黑的接觸時間。因此，相對于間歇設備來說，連續設備產出的炭黑灰分更低，甲苯透光率高，品質更好，利于后續的炭黑深加工。
尾氣凈化工段的工藝和間歇、半連續設備是一樣的。而視頻上展示的煙氣處理設備的配置不太一樣，這個配置高，處理效果更好。視頻上采用的是SCR中溫脫硝+風冷降溫+脫硫除塵+濕電除塵工藝。 SCR脫硝是一種非常成熟的煙氣脫硝技術，其原理是在一定溫度和催化劑的作用下，利用還原劑將煙氣中的NOX選擇性還原成無毒無污染的氨氣和水。具體工藝如下：
裂解過程產生的煙氣直接進入脫硝塔，將氨水等還原劑霧化后噴入煙氣管道，霧化后的氨水與煙氣充分混合后，在催化劑作用下發生反應，產生無毒無污染的氨氣和水，從而達到脫除NOX目的。
接著，脫硝后的煙氣進入風冷降溫箱，通過與外部空氣的換熱，降低至常溫后再進入脫硫塔，除去其中的硫化物。最后，濕潤的煙氣進入濕電除塵器，除去煙氣中的顆粒物雜質，各項指標都合格后達標排放。
不過，需要注意的是，不管是間歇、半連續還是全連續式煉油產線，其中的環保配置都需要根據項目所在地執行的環保標準和環評報告要求來配。

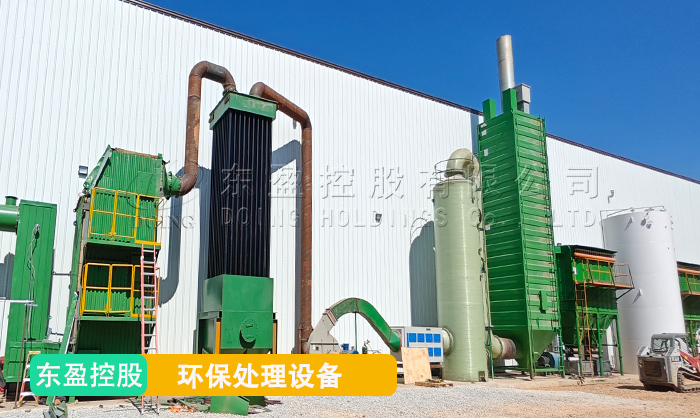

廢輪胎煉油環保處理設備
此外，連續式設備同步配置有PLC智能控制系統，它結合了電氣系統、控制系統、檢測系統和軟件操作系統，可控制和調節溫度、壓力、液位等參數，有效提高產線生產效率和自動化水平，大幅降低人工成本。如果您對我們的廢舊輪胎煉油工藝或者設備感興趣，歡迎留言咨詢，河南東盈公司可根據您的需求，
